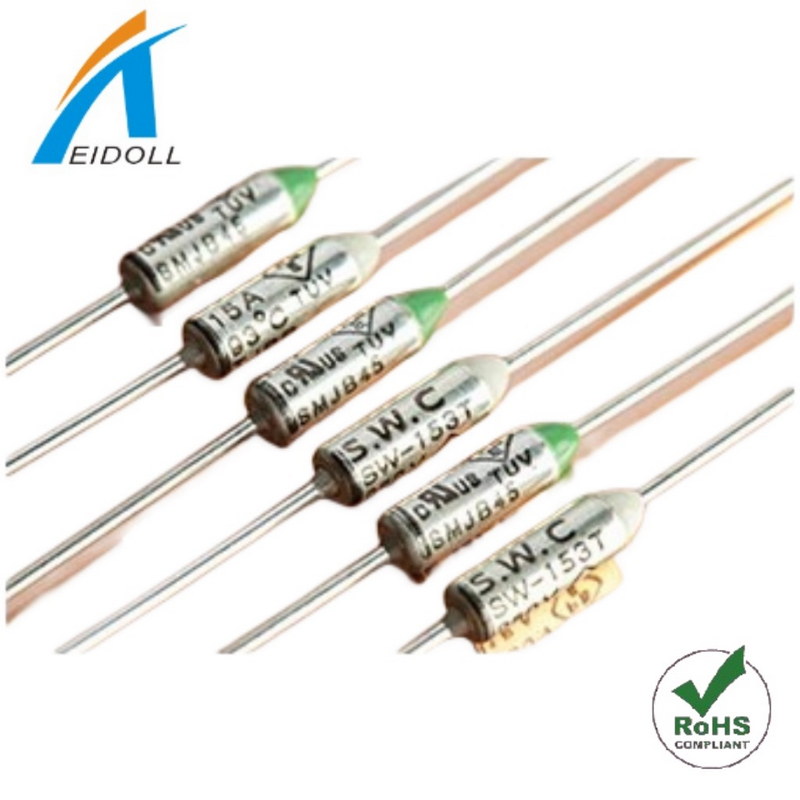

产品介绍
东莞市爱多电子销售的韩国星宇S.W.C温度保险丝是温度感应回路切断装置，能感应电器电子产品非正常运作中产生的过热，从而切断回路以避免火灾的发生。温度保险丝运作后无法再次使用，只能在熔断温度下动作一次。

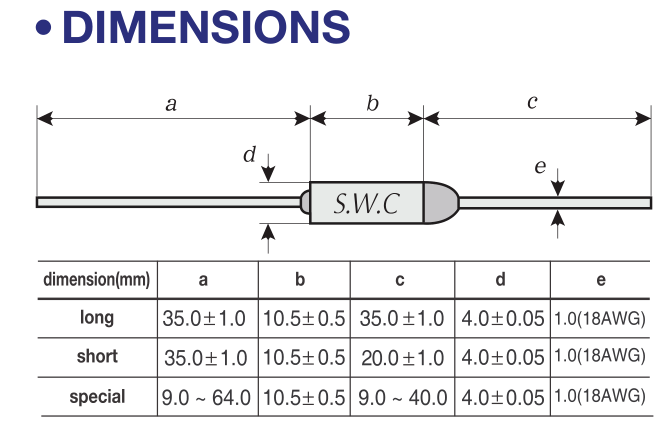

外观和外形尺寸
型号及主要技术参数
|
型号 |
额定动作温度 |
实测动作温度 |
保持温度 |
极限温度 |
K-mark |
UL |
C-UL |
VDE |
TUV |
CCC |
PSE |
|
SW-102T |
72℃ |
70±2℃ |
57℃ |
200℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-105T |
77℃ |
77+0/-4℃ |
62℃ |
200℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-109T |
84℃ |
84+0/-5℃ |
69℃ |
180℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-152T |
90℃ |
90+0/-4℃ |
75℃ |
180℃ |
● |
● |
● |
● |
○ |
● |
● |
|
SW-106T |
91℃ |
91+0/-4℃ |
76℃ |
180℃ |
● |
● |
● |
● |
○ |
● |
● |
|
SW-153T |
93℃ |
93+0/-5℃ |
78℃ |
180℃ |
● |
● |
● |
● |
○ |
● |
● |
|
SW-104T |
98℃ |
98±2℃ |
83℃ |
190℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-108T |
100℃ |
100+0/-5℃ |
85℃ |
190℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-155T |
104℃ |
104+0/-5℃ |
89℃ |
190℃ |
● |
|
|
|
|
|
|
|
SW-110T |
109℃ |
109+0/-5℃ |
94℃ |
190℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-136T |
110℃ |
110+0/-5℃ |
95℃ |
190℃ |
● |
|
|
|
|
|
|
|
SW-119T |
115℃ |
119+0/-5℃ |
104℃ |
190℃ |
● |
|
|
|
|
|
|
|
SW-111T |
121℃ |
121+0/-5℃ |
106℃ |
200℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-115T |
126℃ |
126+0/-4℃ |
111℃ |
200℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-129T |
128℃ |
128+0/-5℃ |
113℃ |
200℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-114T |
139℃ |
139+0/-4℃ |
124℃ |
200℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-130T |
141℃ |
141+0/-4℃ |
126℃ |
200℃ |
● |
|
|
|
|
|
|
|
SW-138T |
144℃ |
144+0/-5℃ |
127℃ |
260℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-116T |
152℃ |
152+0/-4℃ |
137℃ |
270℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-120T |
167℃ |
167+0/-4℃ |
152℃ |
280℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-118T |
169℃ |
169+0/-5℃ |
154℃ |
280℃ |
● |
|
|
|
|
|
● |
|
SW-127T |
184℃ |
184+0/-6℃ |
169℃ |
220℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-122T |
192℃ |
192±3℃ |
177℃ |
300℃ |
● |
|
|
|
|
|
● |
|
SW-125T |
195℃ |
195+0/-6℃ |
180℃ |
300℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-139T |
216℃ |
216+0/-6℃ |
200℃ |
370℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-124T |
228℃ |
228+0/-6℃ |
200℃ |
370℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-128T |
240℃ |
240+0/-6℃ |
200℃ |
370℃ |
● |
● |
● |
● |
● |
● |
● |
UL file NO : E126429 ● = Approved □ = Applied
*Dual Rations(UL approved) - 250V 10A and 125V 15A
电气参数
额定电压 : 250V, AC (and 125V)
额定电流 : 10A (and 15A)
频率 : 50 or 60Hz
最大允许插入电流 : 250V, ac 15A
瞬间过载电流 : DC电流脉冲，峰值150 A 接通3 毫秒后间隔10 秒。可至少通过100个循环的测试。
定义说明
* 动作温度(TF, Tf)
在可感应温度保险丝动作状态的最小电流通过的情况下，温度保险丝动作切断回路时的温度，根据UL规格1020的规定公差为+ 0, -10 ℃。
* 保持温度(TH, Tc)
当在额定负载下工作168小时，可维持温度保险丝导通状态的最大温度。
* 额定电流
Tc规定的时间内维持动作温度不变，能维持温度保险丝运行的最大电流。
* 插入电流
在规定的回路条件及额定电压下，温度保险丝安全切断的电流量。
* 瞬间过载电流
不损伤温度保险丝特性的情况下可支撑的支流脉冲（direct-current pulse train ）。
* 额定电压
为分类温度保险丝使用的电压。

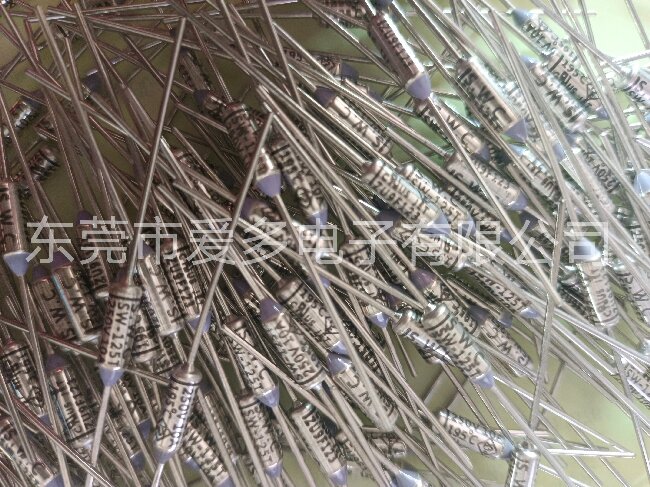

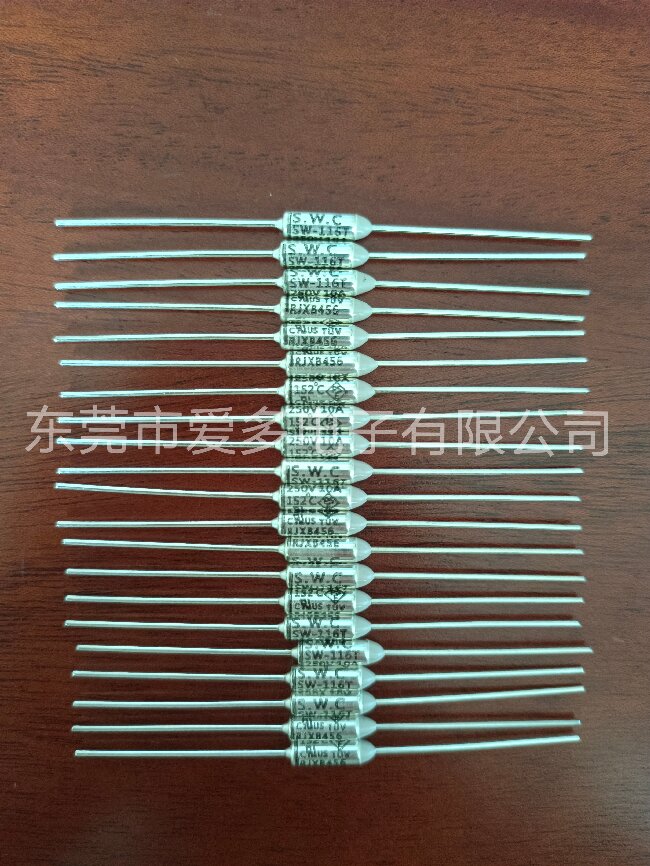

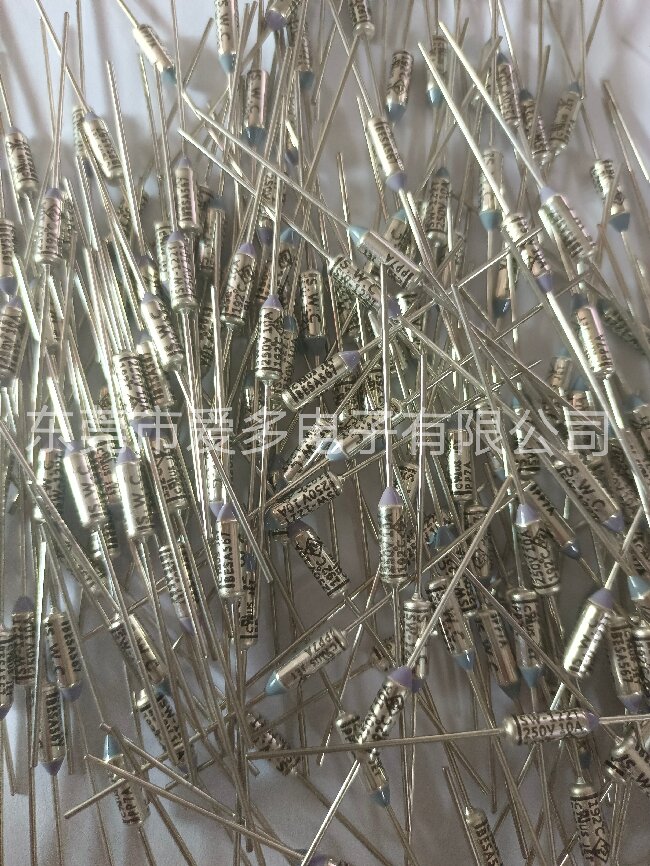

印刷标志
在各温度保险丝的主体上按下列印刷
商标 : S.W.C
编号 : SW - 1XXT
电气参数: 电压(250 V), 电流(10 A) , 熔断温度 (℃)

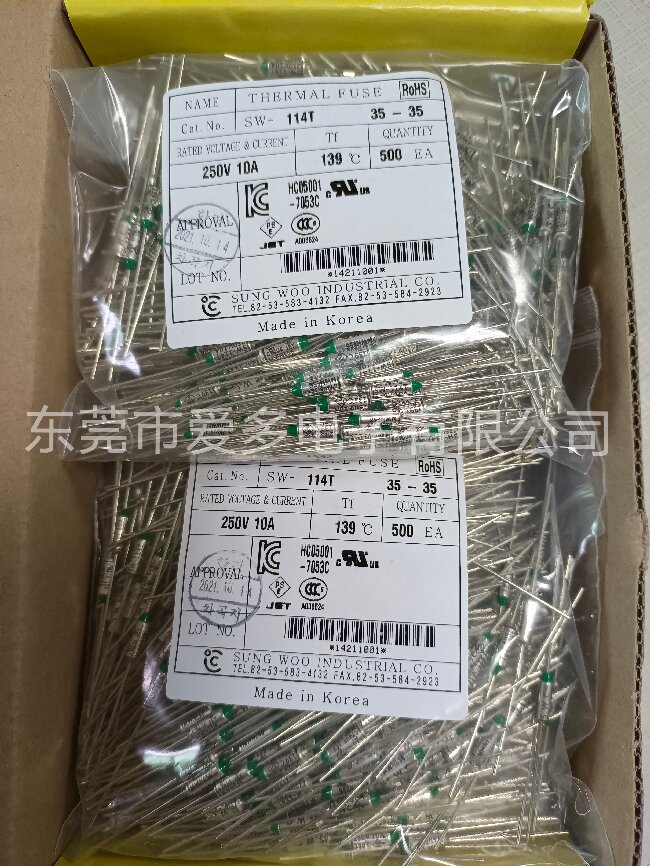

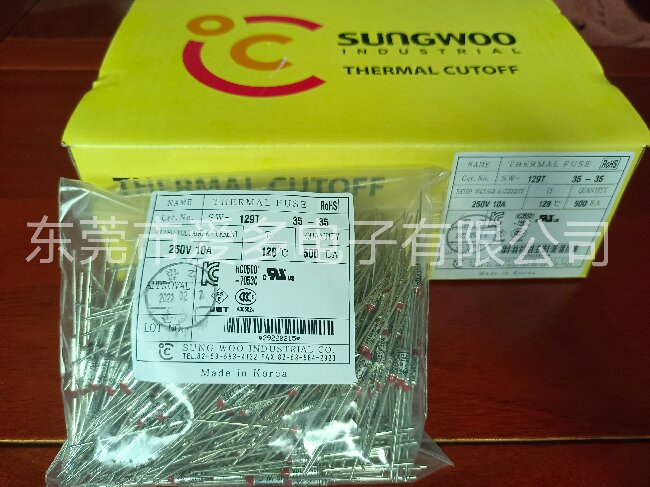

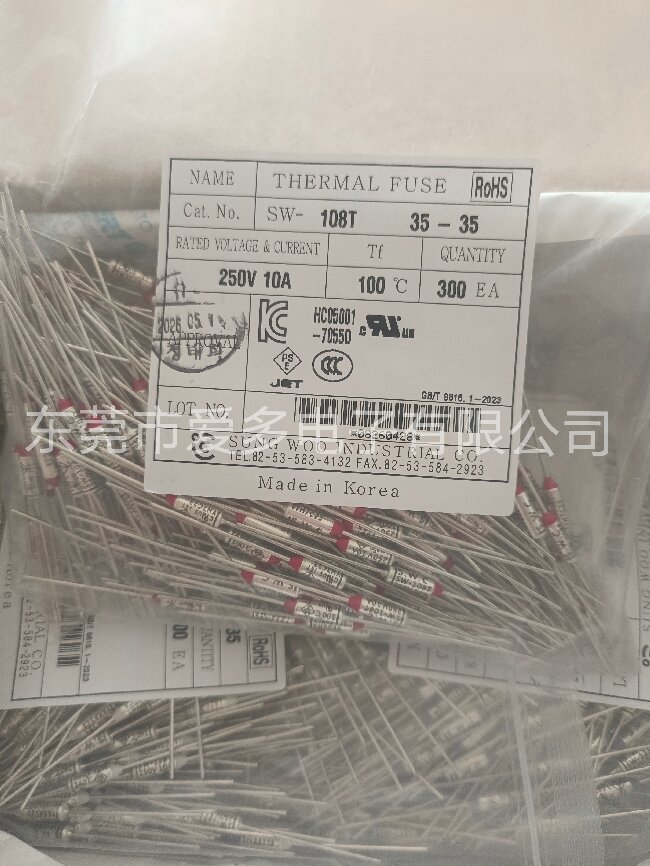

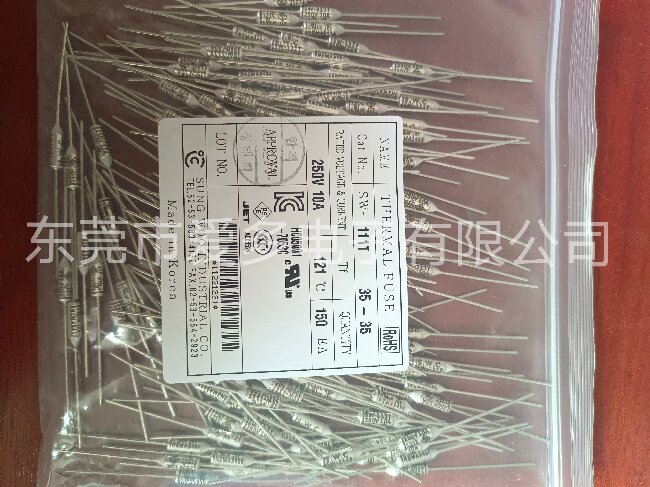

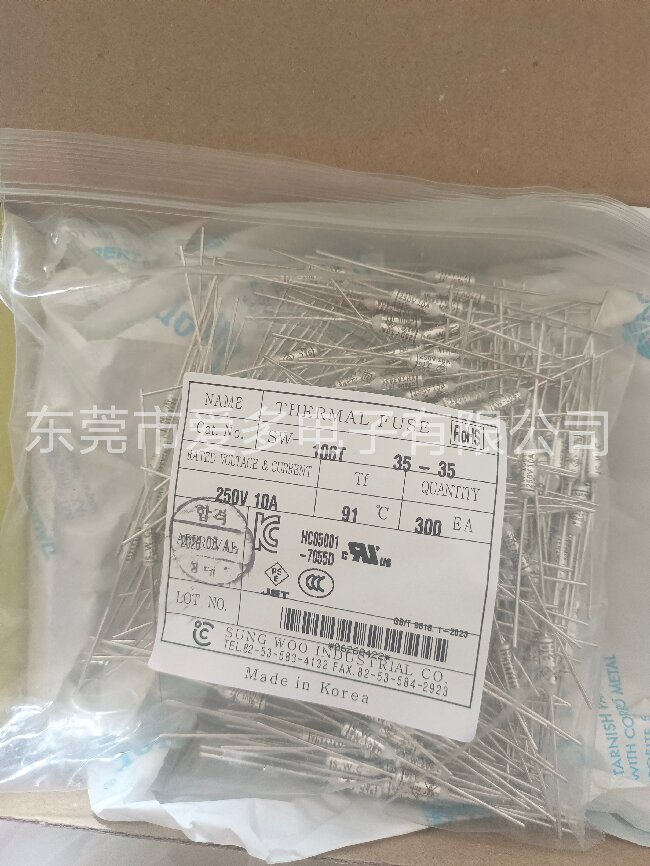

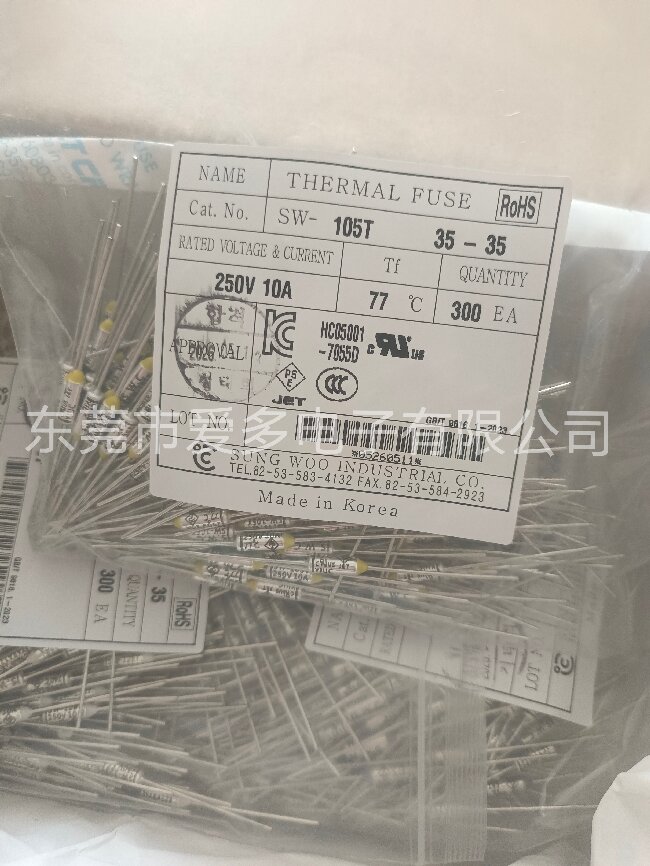

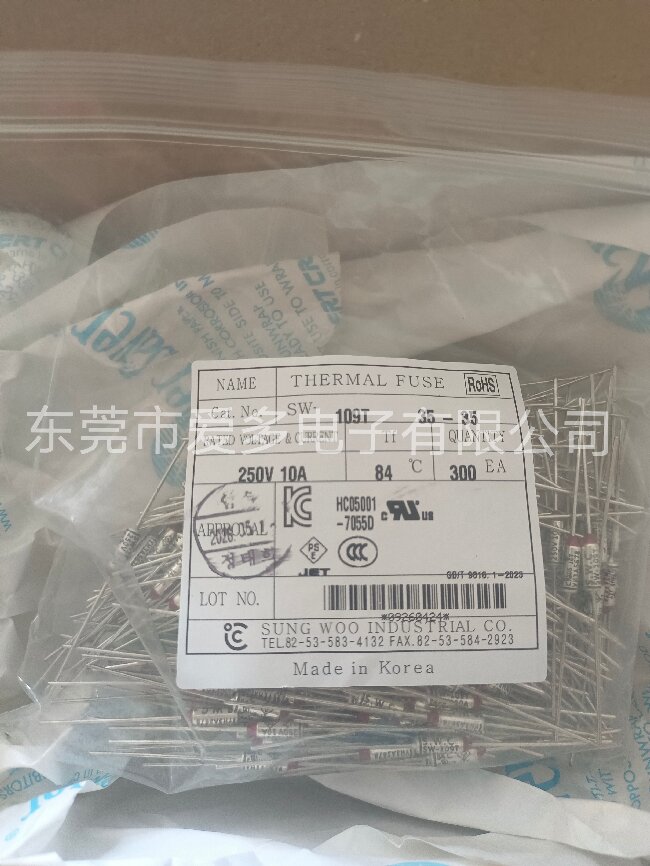

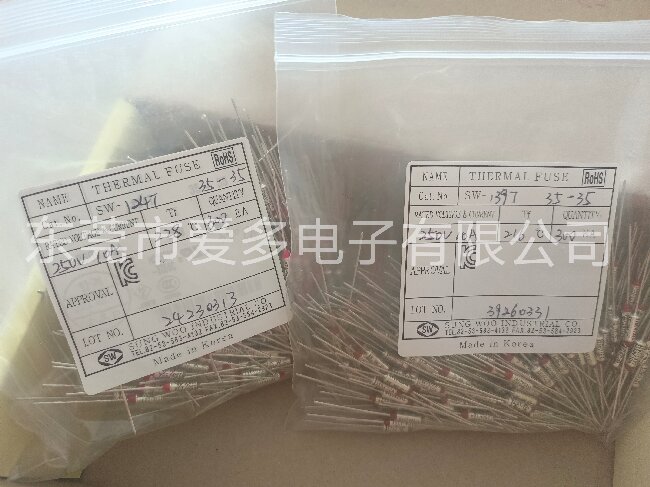

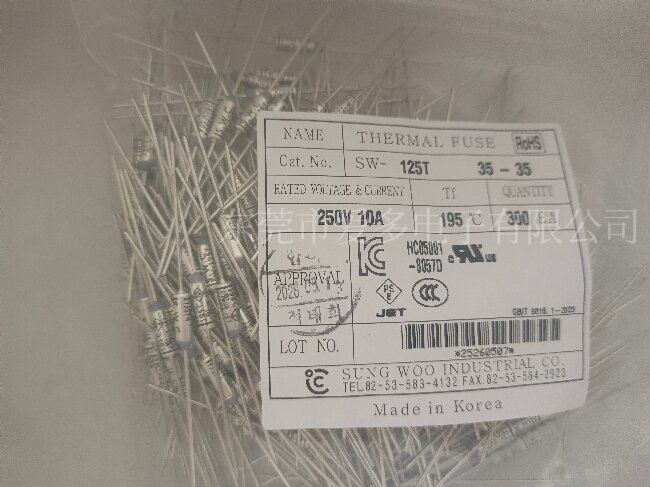

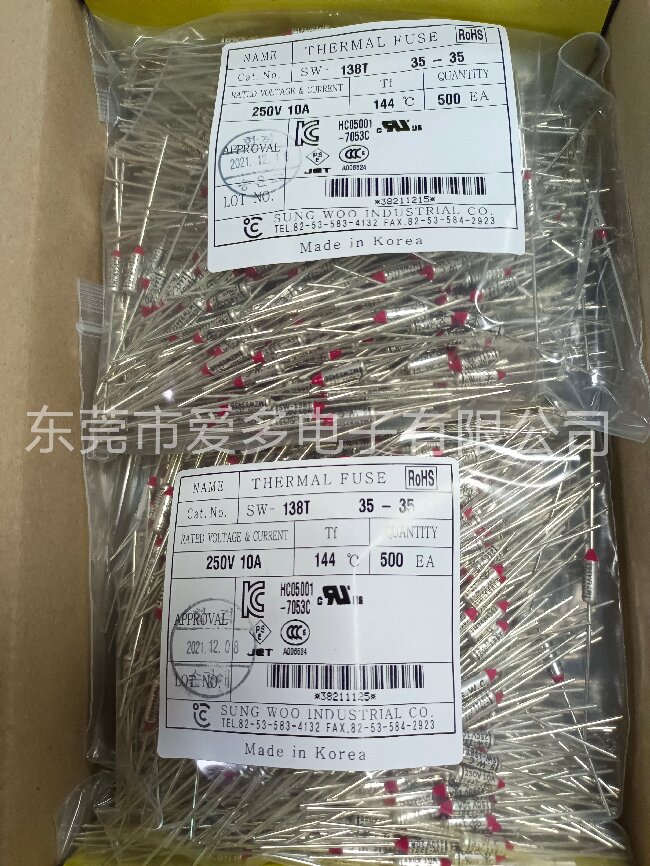

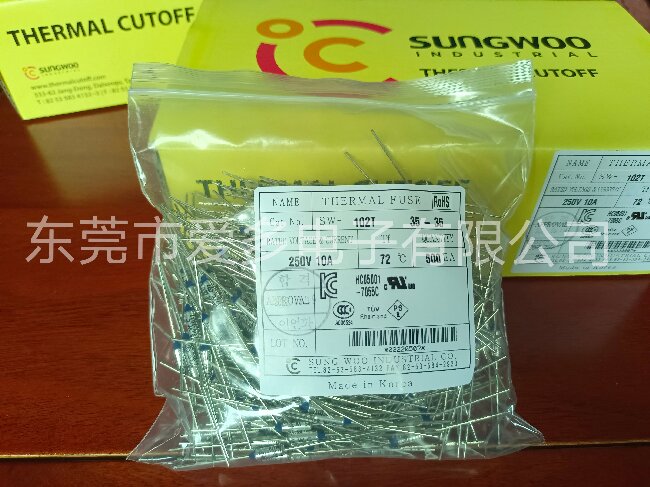

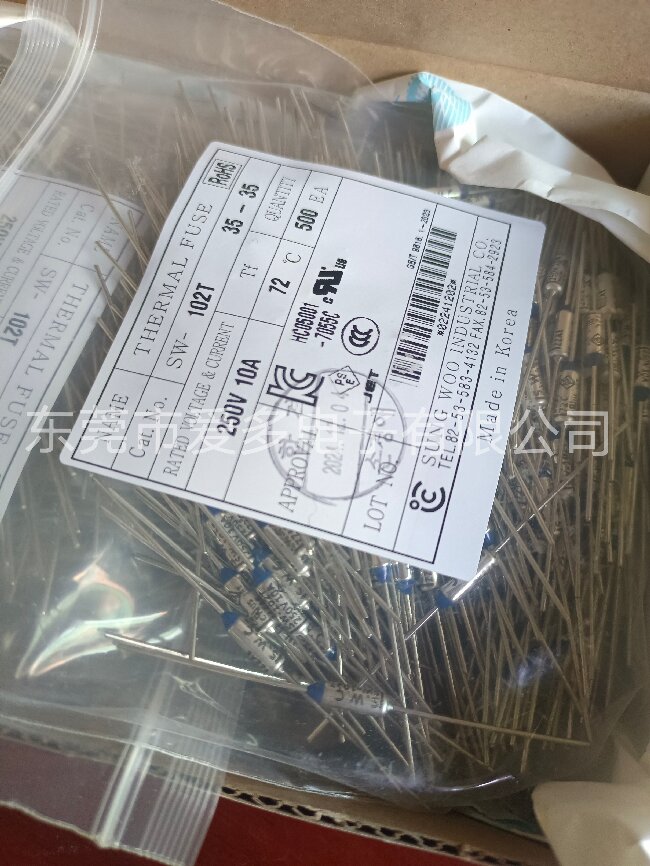

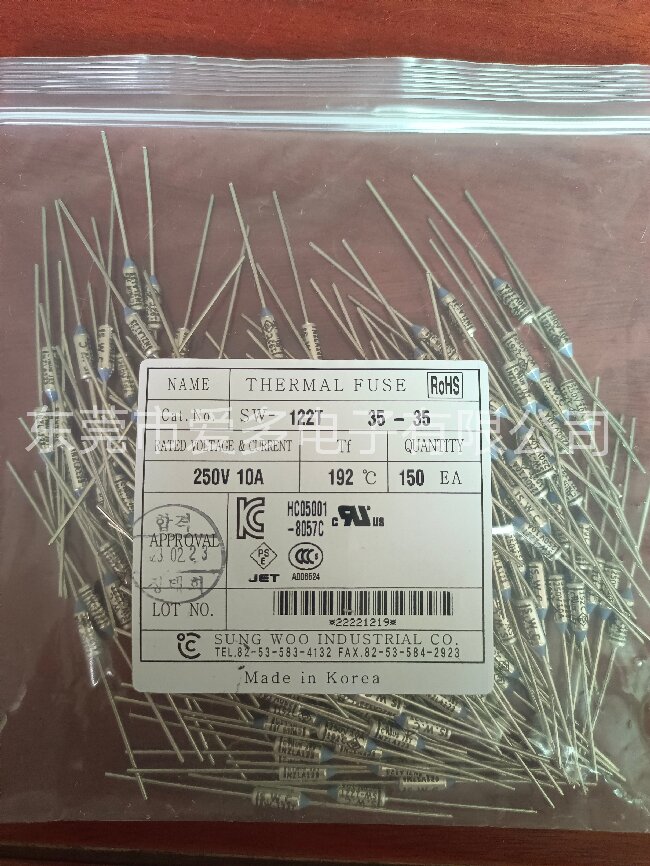

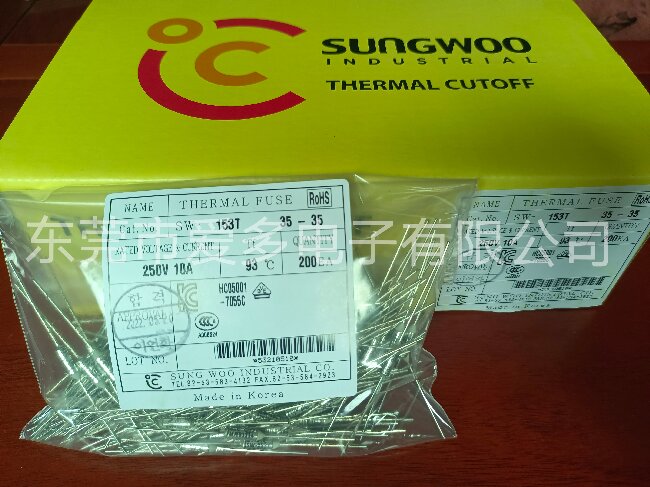

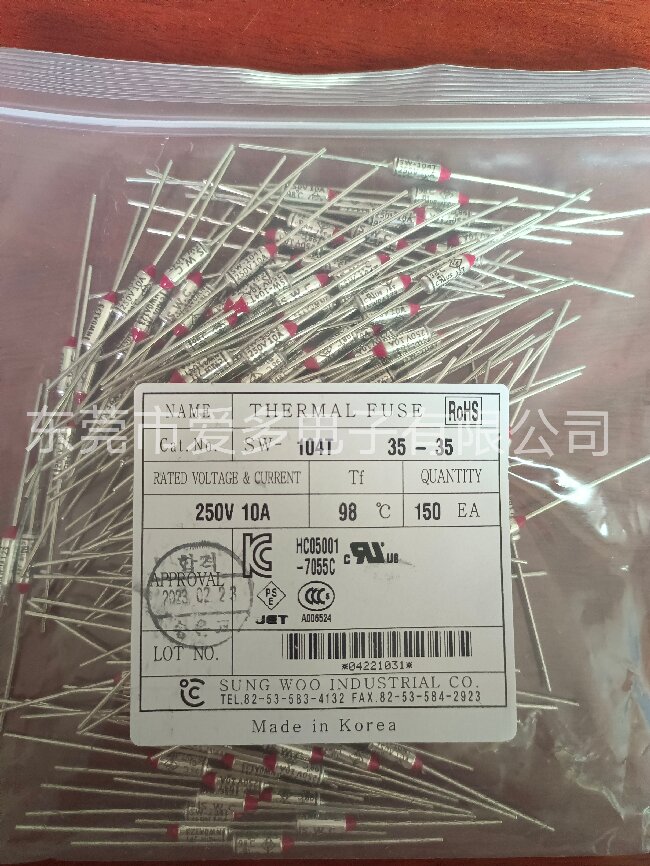

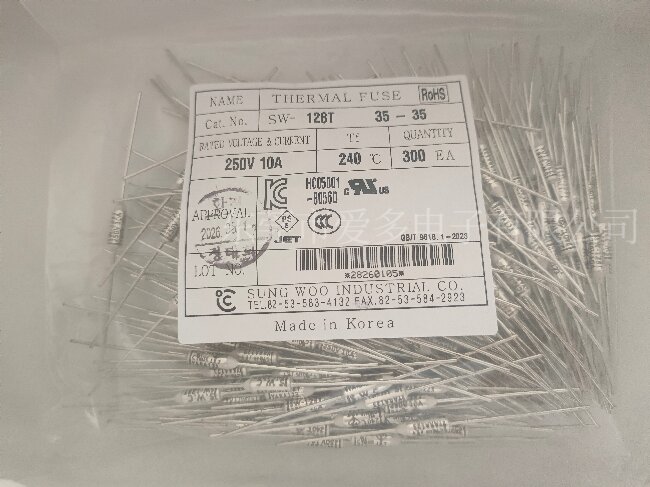

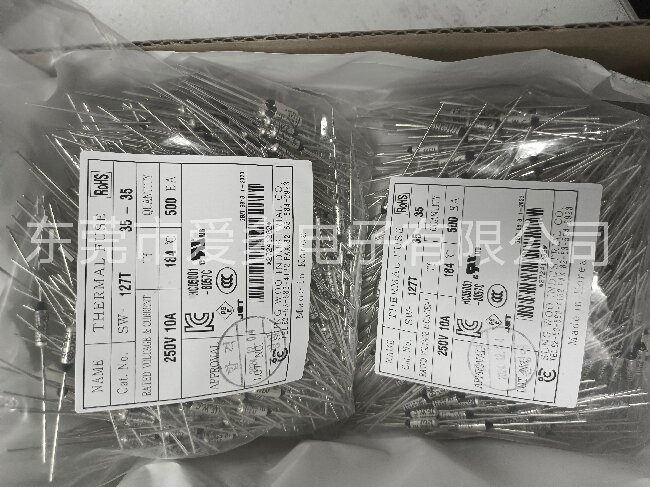

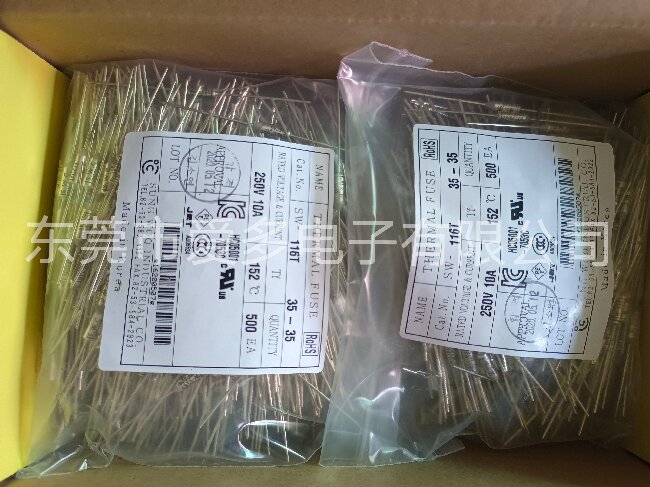

包装
每500只产品为一个小包装单位， 每5小包产品为一个大包装单位，计2500PCS。
东莞市爱多电子有限公司代理销售的韩国星宇SWC SW-1（AC250V 10A AC125V 15A)系列的温度保险丝的总规格型号如下：SW-102T 72C
SW-105T 77C
SW-109T 84C
SW-152T 90C
SW-106T 91C
SW-153T 93C
SW-104T 98C
SW-108T 100C
SW-110T 109C
SW-111T 121C
SW-115T 126C
SW-129T 128C
SW-114T 139C
SW-138T 144C
SW-116T 152C
SW-120T 167C
SW-118T 169C
SW-127T 184C
SW-122T 192C
SW-125T 195C
SW-139T 216C
SW-124T 228C
SW-128T 240C
